建筑結構中，除主體結構外，有很多構造如構造柱、圈梁、過梁等，這些部分雖小，但意義重大，如果出現問題會造成工程安全隱患。下面整理了工程建設中的一些細部結構施工注意要點，一起來看看吧。

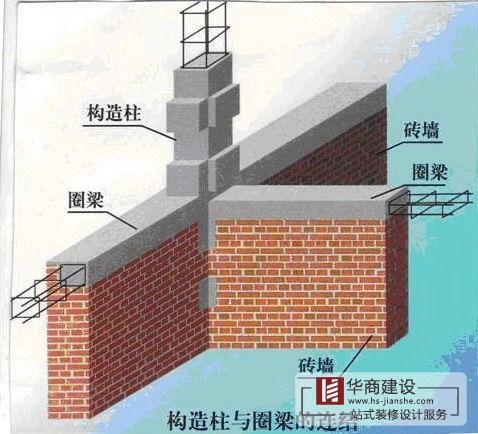

構造柱

基本要求

1.放線

構造柱在墻中位置的放線應按設計布置，當無設計規定時，應按規范要求處理，其位置必須由基礎向上按各層垂直布置。放線時以建筑物和構造柱的軸線作為基準線，首先按圖紙?jiān)O(shè)計墻體的位置放置墻位線，然后再按構造柱在墻中的位置進行測放，軸線位移質量偏差不大于5mm，并做好標識。

2.拉結鋼筋設置

構造柱在墻體的拉結鋼筋應在砌筑過程中一起埋設，拉結鋼筋沿柱高每500mm設置1道，每道為2根直徑6mm帶彎鉤鋼筋，拉結鋼筋在構造柱中通長設置，伸入兩端磚墻砌體各不少于1000mm。

3.構造柱模板步步緊孔的留設

為確保構造柱模板安裝的牢固，支模的步步緊應在墻體砌筑過程中事先留孔，留置的具體做法是：采用步步緊作為通孔工具，根據支模需要的位置，一般為垂直高度為每500mm預留一孔，砌筑時安放在磚砌體的豎縫內，如灰縫位置不對，可采用電鉆（不能使用電錘沖擊，造成墻體的輕微損壞，影響觀感）在需要的位置打孔。

構造要求

（1）構造柱同墻厚，混凝土強度等級為C20以上，應在磚墻砌筑完成后安裝模板并澆筑混凝土。

（2）構造柱的截面及配筋按設計和規范要求，當無設計要求時，構造柱的截面最小寬度不得小于200mm，厚度同墻厚，縱向鋼筋不小于4Φ12mm，頂部和底部應錨入混凝土結構中，箍筋應采用Φ6＠200或按設計要求采用。

（3）構造柱縱向鋼筋由結構預留錨筋或后置植筋的方式錨固，采用后置植筋的方法應按要求進行抗拔檢測。

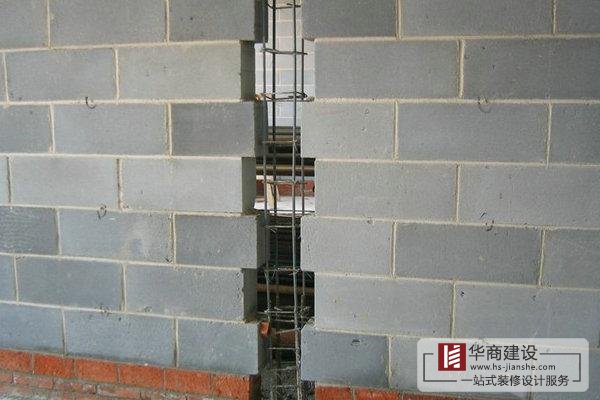

（4）構造柱與墻體連接處的砌體應砌成馬牙槎，每個馬牙槎高度不超過300mm，槎口深度60~100 mm，并沿墻高每隔不超過500mm（若采用砌塊一般不超過2皮磚高）通長設置拉結筋，鋼筋伸入兩端墻內不小于1000mm。

（5）構造柱應在砌筑完一個樓層高度后，即可支模澆灌混凝土，混凝土的坍落度應為50～70mm，每澆灌400～500mm高度應搗實一次。

填充墻

（1）二次結構砌磚須在結構墻、柱上彈好+0.500m標高水平線、加氣混凝土墻立邊線和門口位置線。

（2）在砌塊墻底部，砌好高度不小于200mm的粘土磚或多孔磚墻或澆混凝土基礎帶。

（3）砌筑前2d，應將加氣混凝土砌塊與原結構相接處灑水濕潤，以保證砌體良好粘結。

（4）遇有穿墻管線，應預先核實其位置、尺寸。以預留為主，減少事后剔鑿，損害墻體。

（5）砌筑磚墻上不得有小于砌塊長度1/3的磚。最下一層如灰縫厚大于20mm時，應用細石混凝土找平鋪砌，采取滿鋪滿擠法砌筑，上下皮錯縫砌結，轉角處相互咬砌搭接。砌塊墻的丁字交接處，應使橫墻砌塊隔皮露頭。

（6）灰縫應橫平豎直，砂漿飽滿。蒸壓加氣混凝土砌塊水平灰縫厚度不得大于15mm，豎向灰縫宜用內外臨時夾板夾住后灌縫，其寬度不得大于20mm；空心磚、輕骨料混凝土小型空心砌塊灰縫應為8~12mm。

（7）墻體洞口上部應放置鋼筋，伸過洞口每邊長度不小于500mm。

（8）砌塊墻與承重墻或柱交接處，應在承重墻或柱內預埋拉結筋，每500mm高設一道2ø6鋼筋，伸入砌塊墻水平灰縫內不小于700mm。

（9）砌塊與門口的聯結，每砌筑兩皮磚后砌筑一皮預制好埋有木磚或鐵件的混凝土塊或粘土磚，一般要求按洞口高度2m以內每邊砌筑3塊；洞口高度大于2m時，每邊砌筑4塊。

圈梁

（1）圈梁宜連續設在同水平面上，沿縱橫墻方向應形成封閉狀。當圈梁被門窗洞口截?cái)鄷r(shí)，應在洞口上部增設相同截面的附加圈梁。附加圈梁與圈梁的搭接長度應不小于其中垂直間距的2倍，且不得小于1m。

（2）圈梁在縱橫墻交接處應有可靠的連接，尤其是在房屋轉角及丁字交叉處。

（3）鋼筋混凝土圈梁的寬度宜與墻厚相同。當墻厚不小于240mm時，其寬度不宜小于墻厚的2/3。

（4）采用現澆樓（屋）蓋的多層砌體結構房屋，當層數超過5層，在按相關標準隔層設置現澆鋼筋混凝土圈梁時應將梁板和圈梁一起澆筑。

過梁

（1）由于過梁承受彎矩和剪力的共同作用，在受拉區拉應力超過磚砌體抗拉強度時會導致垂直裂縫，鋼筋混凝土過梁的破壞形式與受彎構件類似，驗算時應充分考慮兩端支承處局部受壓是否滿足要求。

（2）填充墻中的門窗過梁，在洞口墻或構造柱的距離小于250mm時，須在墻內或構造柱內預埋過梁鋼筋，采用現澆過梁形式，統一按下部鋼筋進行設置，并按梁的要求進行錨固。

（3）安裝時確保標高、位置準確，坐灰飽滿，確保兩端支承點長度相同，增強穩定性。

女兒墻

（1）在女兒墻砌體內設縱向拉結鋼筋，通全長，其中兩根通過構造柱。

（2）設構造柱，設計合理截面間距，其豎向配筋按抗震計算確定，下部錨固于頂層圈梁中，上部與壓頂圈梁整連，構造柱間距不得超過4m。

（3）在女兒墻砌體外側還要設置橫向連接鋼筋，每4層磚壓1根，開口端錨固于構造柱中，其兩直肢隨坡度而加長。柱外側砌體厚度不大于120mm 時，可不設橫向拉結筋。

（4）每隔12m需設伸縮縫。

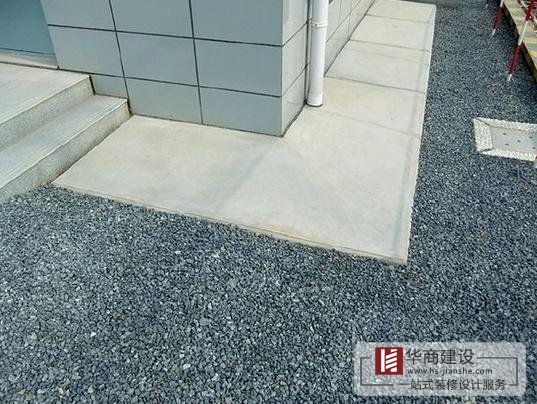

散水

（1）寬度：不小于600mm，屋面采用無組織排水時，寬出檐口200mm。

（2）坡度：3%~5%。

（3）厚度：不小于60mm。

（4）長度：除臺階、坡度以外應設置，每6~12m設一道縫隙，寬度20mm，并用瀝青灌縫。

（5）年降雨量不超過900mm應設置散水，超過900mm設置明溝。

（6）對于屋面無組織排水且設有挑檐的建筑物，散水應寬于挑檐板150~200mm。散水表面有一個重要的要求是，應有向外的坡度，離墻最遠處應高出室外地坪至少20mm。

（7）大部分混凝土散水伸縮縫、沉降縫都選用15~20mm寬的木條作為分格條，一般要求木格條采用紅白松的干料刮平刨光。混凝土硬化后，將條起出，修理混凝土的邊緣后，再灌注瀝青膠結料。

（8）散水伸縮縫使用瀝青膠結料澆灌時，一定要采取遮擋措施，不要污染建筑物勒角處的墻面和散水的表面。

水落口

（1）水落口杯上口的標高應設置在溝底的最低處。防水層貼入水落口杯內不應小于50mm。

（2）水落口周圍直徑500mm范圍內的坡度不應小于5％，并采用防水涂料或密封材料涂封，其厚度不應小于2mm。

（3）水落口杯與基層接觸處應留寬20mm，深20mm凹槽，并嵌填密封材料。因?yàn)樗淇谂c天溝、檐溝的材料不同，環境溫度的變化會使水落口與檐溝間產生裂縫，故水落口應固定牢固。

（4）卷材防水屋面水落口。埋設時，水落口杯與豎管承桶口的連接處應用密封材料嵌填密實，防止該部位在暴雨時產生倒水現象。水落口周圍直徑500mm范圍內用防水涂料或密封材料涂封作為附加增強層，厚度不小于2mm，涂刷時應根據防水材料的種類采用不同的涂刷遍數來滿足涂層的厚度要求。水落口杯與基層接觸處應留寬20mm，深20mm的凹槽，嵌填密封材料。

（5）涂膜防水屋面水落口。水落口周圍直徑500mm范圍內，坡度不應小于5%，并用該涂料或密封材料密封，其厚度不應小于2mm；水落口杯與基層接觸處，應留寬20mm，深20mm凹槽，并嵌填密封材料。

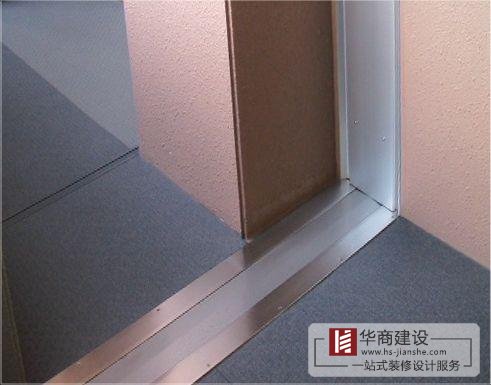

變形縫

（1）用于伸縮的變形縫宜少設，可根據不同的工程結構類別、工程地質情況采用加強帶、誘導縫等替代措施。

（2）變形縫處混凝土結構的厚度不應小于300mm。用于沉降的變形縫最大允許沉降差值不應大于30mm。

（3）防震縫的寬度應根據設防烈度和房屋高度確定，多層房屋可采用50~100mm，高層房屋可采用100~150mm。鋼結構防震縫的寬度不應小于相應混凝土房屋縫寬的1.5倍。后澆縫的寬度一般為50~100cm，縫的間距為20~25m，并盡量和施工時的接縫結合設置；縫的填充材料可用摻鋁粉的混凝土。
